加入我们    |    在线留言    |    联系我们    |    我的博客

0755-28152581    联系电话:18126423515


0755-28152581



注塑技术培训_塑胶模具工艺_塑料注塑-振业塑胶注塑

联系方式:

公司总部:深圳市宝安区龙华街 道梅龙大道862号9座

客服电话:0755-28152581

联系电话:18126423515

                 15914080102

服务时间:8:30-21:00

电子邮件:szhenye@126.com

佛山分公司

地址:佛山市顺德区大良镇环市 北路76号601

电话:13417366510



注塑成型中 常见的缺陷现象及解决方法

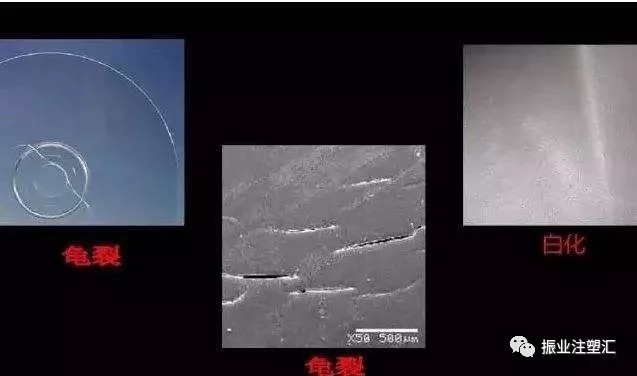

一、龟裂

龟裂是塑料制品较常见的一种缺陷,产生的主要原因是由于应力变形所致。主要有残余应力、外部应力和外部环境所产生的应力变形。





1、残余应力引起的龟裂


残余应力主要由于以下三种情况,即充填过剩、脱模推出和金属镶嵌件造成的。作为在充填过剩的情况下产生的龟裂,其解决方法主要可在以下几方面入手:

(1)由于直浇口压力损失最小,所以,如果龟裂最主要产生在直浇口附近,则可考虑改用多点分布点浇口、侧浇口及柄形浇口方式。
(2)在保证树脂不分解、不劣化的前提下,适当提高树脂温度可以降低熔融粘度,提高流动性,同时也可以降低注射压力,以减小应力。
(3)一般情况下,模温较低时容易产生应力,应适当提高温度。但当注射速度较高时,即使模温低一些,也可减低应力的产生。
(4)注射和保压时间过长也会产生应力,将其适当缩短或进行Th次保压切换效果较好。
(5)非结晶性树脂,如AS树脂、ABS树脂、PMMA树脂等较结晶性树脂如聚乙烯、聚甲醛等容易产生残余应力,应予以注意。

脱模推出时,由于脱模斜度小、模具型胶及凸模粗糙,使推出力过大,产生应力,有时甚至在推出杆周围产生白化或破裂现象。只要仔细观察龟裂产生的位置,即可确定原因。

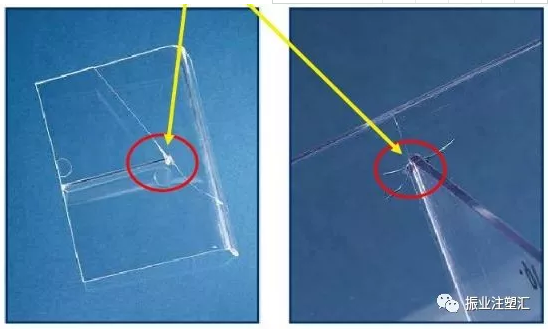

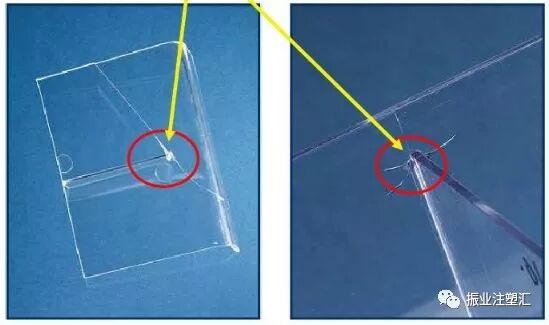

在注射成型的同时嵌入金属件时,最容易产生应力,而且容易在经过一段时间后才产生龟裂,危害极大。这主要是由于金属和树脂的热膨胀系数相差悬殊产生应力,而且随着时间的推移,应力超过逐渐劣化的树脂材料的强度而产生裂纹。为预防由此产生的龟裂,作为经验,壁厚7”与嵌入金属件的外径


通用型聚苯乙烯基本上不适于宜加镶嵌件,而镶嵌件对尼龙的影响最小。由于玻璃纤维增强树脂材料的热膨胀系数较小,比较适合嵌入件。另外,成型前对金属嵌件进行预热,也具有较好的效果。

2、外部应力引起的龟裂

这里的外部应力,主要是因设计不合理而造成应力集中,特别是在尖角处更需注意。由图2-2可知,可取R/7”一0.5~0.7。

3、外部环境引起的龟裂


化学药品、吸潮引起的水降解,以及再生料的过多使用都会使物性劣化,产生龟裂。



二、充填不足

充填不足的主要原因有以下几个方面:树脂容量不足。型腔内加压不足。树脂流动性不足。排气效果不好



作为改善措施,主要可以从以下几个方面入手:


1)加长注射时间,防止由于成型周期过短,造成浇口固化前树脂逆流而难于充满型腔。
2)提高注射速度。
3)提高模具温度。
4)提高树脂温度。
5)提高注射压力。
6)扩大浇口尺寸。一般浇口的高度应等于制品壁厚的1/2~l/3。
7)浇口设置在制品壁厚最大处。
8)设置排气槽(平均深度0.03mm、宽度3~smm)或排气杆。对于较小工件更为重要。
9)在螺杆与注射喷嘴之间留有一定的(约smm)缓冲距离。
10)选用低粘度等级的材料。
11)加入润滑剂。

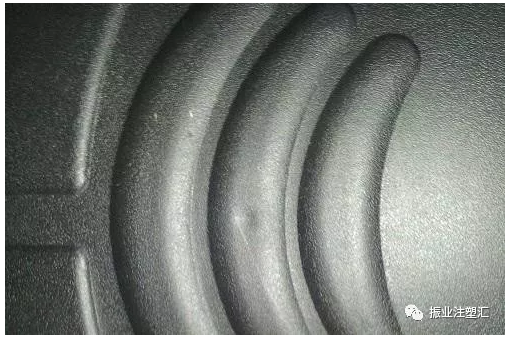

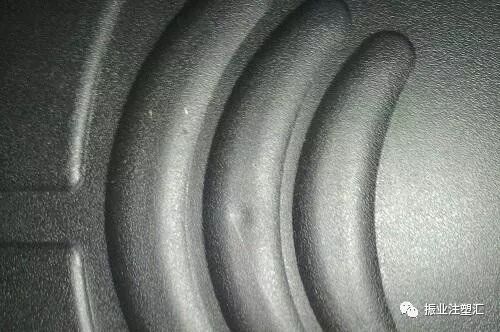

三、皱招及麻面

产生这种缺陷的原因在本质上与充填不足相同,只是程度不同。因此,解决方法也与上述方法基本相同。

特别是对流动性较差的树脂(如聚甲醛、PMMA树脂、聚碳酸酯及PP树脂等)更需要注意适当增大浇口和适当的注射时间。

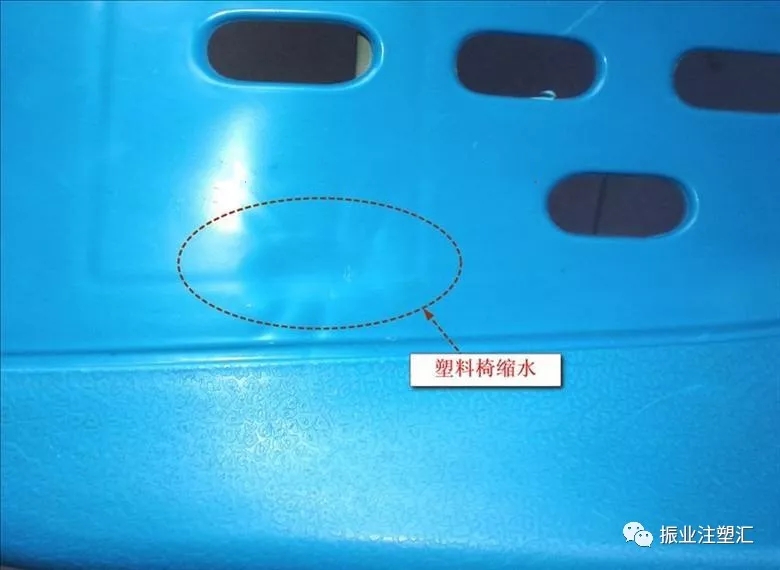

四、缩坑

缩坑的原因也与充填不足相同,原则上可通过过剩充填加以解决,但却会有产生应力的危险,应在设计上注意壁厚均匀,应尽可能地减少加强肋、凸柱等地方的壁厚。


我们为注塑企业,提供服务

深圳振业企业管理咨询有公司服务宗旨:为注塑企业推广科学注塑、精益注塑的理念,推动注塑企业技术及管理的合理化、简单化、标准化。建立“高效、稳健、低成本、快反应”的工厂运作体系。提高生产效率,降低注塑制造过程中的变异,降低成本,缩短订单反应时间,减少现金流占用,最终增强注塑企业综合的竞争力!

--- THE END ---

振业注塑  zy-plas

振业注塑|专注于塑料行业服务

助力工厂改善致电:0755-28152581

振业注塑汇

海量的注塑干货,供您任意学习分享,注塑实战实例最多的公众号!
