高玻纤含量(玻纤质量分数不低于50%)改性尼龙（PA）复合材料具有力学性能(尤其是刚性)高、尺寸稳定性优异、长期耐热性以及耐化学性和耐油性好等特点，可替代某些金属材料(如铝合金材料)用于汽车零部件和机械零部件等结构件上。随着玻纤含量的提高，PA基体的熔体黏度增大，玻纤在基体中不容易均匀分散，导致复合材料的流动性较差且不均匀，在挤出过程中容易发生断条的现象，同时在产品表面容易引起浮纤。

广东某家材料公司提出了一种改善高玻纤含量(玻纤质量分数为55%)PA复合材料外观的方法。他们从PA家族中找到了两种功能性树脂，对高玻纤含量PA复合材料进行了改性。

两种功能性树脂分别是：PA66盐与己内酰胺的共聚物（PA66/6）和聚己二酰间苯二甲胺(MXD6)。

PA66/6分子链的柔顺性和流动性较好，可以有效提高GF在基体树脂中的分散程度。

MXD6含有空间位阻较大的苯环结构，其结晶速率较慢，可以延缓PA66结晶，有利于GF在树脂中的分散。

此外，还有含羧基超支化聚合物，起到一种类似于表面活性剂的作用，用量超过0.4份时将对复合材料力学性能产生较大的负面影响，故用量固定为0.2份。

PA66/6 PK MXD6

一、力学性能。

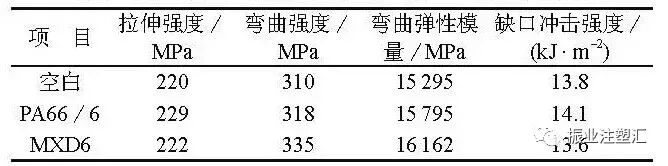

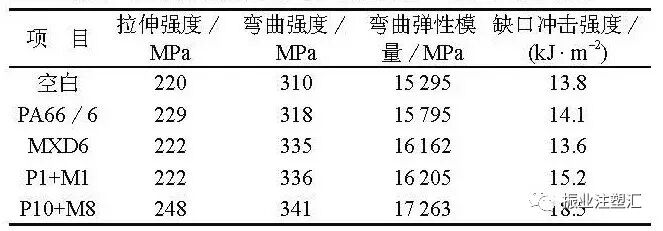

两种功能性树脂用量均为10份，加入到55%玻纤增强PA66复合材料后的力学性能如下表所示。

加入PA66/6的复合材料拉伸强度和缺口冲击强度高于加入MXD6的复合材料；加入MXD6的复合材料弯曲强度及模量高于加入PA66/6的复合材料，但未提高复合材料的缺口冲击强度。

在力学性能方面，两种功能性树脂2∶2平。

二、流动性和光泽度。

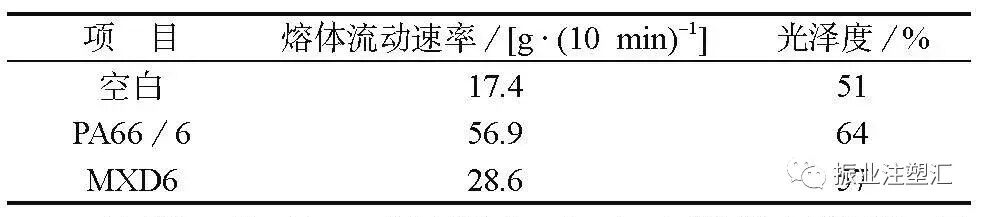

两种功能性树脂用量均为10份，加入到55%玻纤增强PA66复合材料后的熔体流动速率和光泽度如下表所示。

加入PA66/6的复合材料熔体流动速率和光泽度提升明显，提升幅度高于加入MXD6的复合材料。

在流动性和外观方面，PA66/6完胜。

三、原因分析。

PA66／6链段柔顺性较好，能吸收更多的能量，且熔体流动性和分子链段的运动能力都较优，同时与PA66同属于脂肪族PA，相容性相对较好，因此在拉伸强度、冲击强度、流动性和光泽度方面更具有优势。

MXD6含有刚性苯环，树脂刚性较大，故在弯曲强度和模量方面更有优势。

PA66/6 复配 MXD6

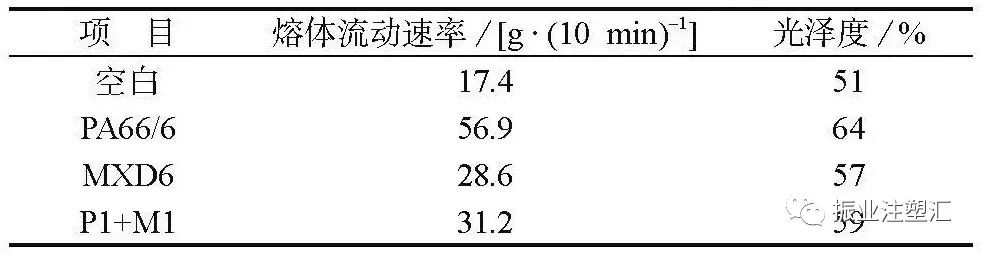

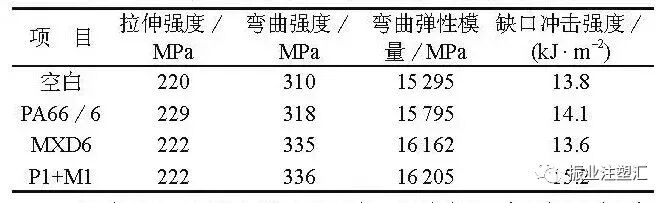

由上述PK过程可以看出，PA66/6在四个方面（拉伸强度、冲击强度、流动性、光泽度）胜出，但复合材料力学性能提升幅度均较小；而MXD6在复合材料弯曲性能方面提升比较显著。为此，保持功能性树脂总用量10份不变，将两者等比例（5∶5）复配（用P1+M1表示），获得的效果如下表所示。

可以看出，两者等比例（5∶5）复配的效果并不突出。

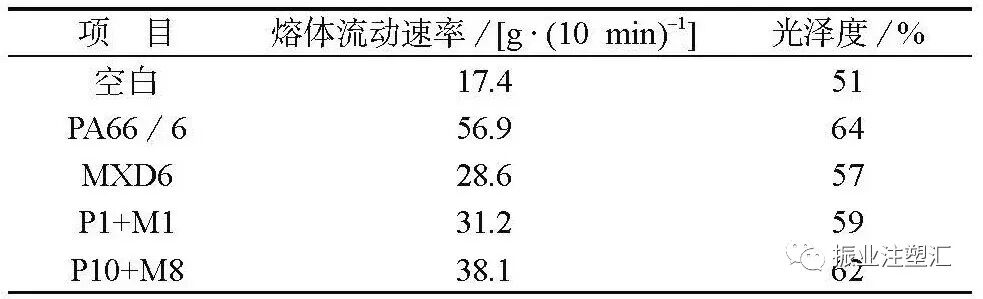

为增强复配效果，分别将PA66／6和MXD6的用量提高，但考虑到MXD6的价格为PA66／6的近2倍，故将两者按质量比10∶8复配（用P10+M8表示），获得的效果如下表所示。

可以看出，两者按质量比10∶8复配后，各项力学性能提升非常明显，光泽度达到62%，与加入MXD6的复合材料相差无几，而熔体流动速率为38.1 g／10 min，也能够满足复合材料的加工要求。

学习的教堂直接识别二维哟

振业注塑咨询，针对注塑企业在发展不同阶段存在的管理痛点提供定制化的咨询服务和解决方案，从诊断开始——方案策划——方案实施——项目后服务一站式解决企业所存在的问题。

--- THE END ---

振业注塑 zy-plas

振业注塑|专注于塑料行业服务

助力工厂改善致电：0755-28152581

振业注塑汇

海量的注塑干货，供您任意学习分享，注塑实战实例最多的公众号！
