【注塑必备】注塑模具设计常见问题100问




注塑里的模具行业是工业之母,就入今年的金融危机来说,模具行业是最早复苏的工业行业中之一,所以这样看来,学好注塑,学好模具太重要了。但也由于模具的材料,形状等的多变性,不确定性等,所以让我们学好注塑模具就带来了很大的难度,为此小编给大家收集整理这个100问,很经典,值得收藏和阅读,看了你肯定会感谢我的推荐。希望对大家有帮助,也不枉大家一直来对我们振业注塑汇的支持


1. 塑胶材料常用收缩率?

答:(见塑料的模具尺寸和收缩率关键时刻不能忘!)点击获得相关信息



2. 塑胶件常出现的瘕疵?

答:缺胶、披风、气泡、缩水、熔接痕、黑点、气泡、条纹、翘曲、分层、脱皮等.


3. 常用的塑胶模具钢材?

答:(见模具钢材)


4. 高镜面抛光用哪种钢材?

答:常用高硬热处理钢材,如SKD61、8407、S136等!


5. 映射键的作用?

答:简化操作步骤,降低劳动强度,提高工作效率!


6. 镜像体和镜像特征有何区别?

答:镜像体是指整体镜像,镜像特征是指局部镜像或单个特征镜像!


7. 在UG中如何互相隐藏?

答:CTRL+B和CTRL+SHIFT+B


8. UG中是否有局部偏置功能?

答:有



9. UG在草绘中有无对称约束功能?

答:无


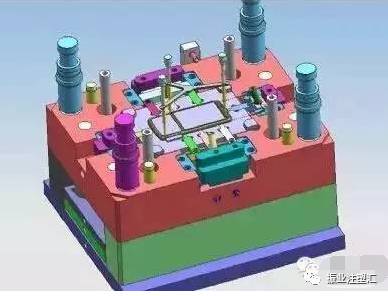

10. 什么是2D?什么是3D?

答:D是英文Dimension(线度、维)的字头,2D是指二维平面,3D是指三维空间。在模具部分,2D通常是指平面图,即CAD图;3 D通常是指立体图,即PRO/E、UG或其他3 D软件的图档。


11. PRO/E的默认精度是多少?UG的默认精度是多少?

答:PRO/E的默认精度是0.0012MM,UG的默认精度是0.0254MM


12. CAD的默认字高是多少?

答:CAD的默认字高是2.5MM。


13. CAD的文字档放在那里?

答:CAD的文字档放在CAD根目录下的Fonts资料夹。


14. PRO/E有没有像CAD那样的自动保存功能?

答:PRO/E没有自动保存功能


15. 什么是碰穿?什么是插穿?

答:与PL面平行的公母模贴合面叫碰穿面;与PL面不平行的公母模贴合面叫插穿面!


16. 条和丝的关系?

答:条和丝都是长度单位。条为台湾用语,1条=0.01MM;丝为香港用语,1丝=0.01MM,所以,1条=1丝



17. 枕位是什么?

答:外壳类塑件的边缘常开有缺口,用于安装各类配件,此处形成的枕状分型部分称为枕位.


18. 火山口是什么?

答:BOOS柱根部减胶部分反映在模具上的类似于火山爆发后的形状叫做模具火山口。


19. 呵是指什么?

答:呵就是模仁,香港习惯用语


20. 什么是老虎口?

答:老虎口,又称管位,即用来限位的部分。


21. 什么叫排位?

答:模具上的产品布局称为排位。


22. 什么叫胶位?

答:模具上产品的空穴称为胶位。


23. 什么叫骨位?

答:产品上的筋称为骨位。


24. 什么叫柱位?

答:产品上的BOSS柱称为柱位。


25. 什么叫虚位?

答:模具上的间隙称为虚位。


26. 什么叫扣位?

答:产品联接用的钩称为扣位。


27. 什么叫火花纹?

答:电火花加工后留下的纹称为火花纹。


28. 什么是PL面?

答:PL是Parting Panel的简称,PL又称分型面,是指模具在闭合时公模和母模相接触的部分。



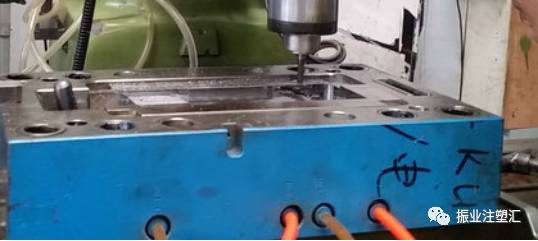

29. 电脑锣是什么?

答:数控铣床和加工中心的通称.


30. 铜工是什么?

答:电火花加工通常采用易于加工的铜料做放电电极,称为铜工,也称电极。铜工一般分为粗工、粗幼工、幼工。幼工又称精工.


31. 放电加工是什么?

答:电火花是一种自激放电。火花放电的两个电极间在放电前具较高的电压,当两电极接近时,其间介质被击穿后,随即发生火花放电。伴随击穿过程,两电极间的电阻急剧变小,两极之间的电压也随之急剧变低。火花通道必须在维持暂短的时间(通常为10-7-10-3s)后及时熄灭,才可保持火花放电的“冷极”特性(即通道能量转换的热能来不及传至电极纵深),使通道能量作用于极小范围。通道能量的作用,可使电极局部被腐蚀。利用火花放电时产生的腐蚀现象对材料进行尺寸加工的方法,叫电火花加工。


32. 火花位通常是多少?

答:放电过程中,铜工和钢料之间的放电间隙称为火花位.粗工火花位一般在10到50条,幼工火花位一般在5到15条.


33. 料位是什么?

答:塑胶产品的壁厚,也称肉厚。


34. 原身留是什么?

答:愿身留是相对与割镶件而言的,原身留是指一整块钢料为加工胚料,加工的时候一起加工出来.


35. 熔接痕是什么?

答:两股塑胶相遇所形成的线称为熔接痕。


36. 喷流是什么?

答:塑胶从进胶口进入型腔后形成弯曲折叠似蛇的流痕称为喷流。


37. LKM是指什么?

答:LKM是指龙记模胚。常用的模胚有LKM、富大巴、明利、环胜、昌辉、德胜等。


38. DME是指什么?HASCO是指什么?

答:DME和LKM都是标准件的标准,DME是美制的,HSACO是欧制的


39. 什么叫倒扣?

答:产品中公母模无法直接脱模的部分称为倒扣。



40. 什么叫防呆?

答:防呆是一种习惯用语,就是防止出现非常简单的错误,防止发呆!例如:一镶件在天地侧都做有相同大小的挂台,现场装配的时候很可能会把天地侧装反,但只在镶件的一侧做挂台,这时,如果天地侧反着装就装不进去了,想装错都不可能,这种防止出现发呆而产生错误的动作称为防呆。


41. 什么是啤机?

答:啤机是地方习惯用语,也就是我们常说的注塑机、成型机。


42. 什么叫止口?

答:止口就是夹口美术线,又称遮丑线。


43. 什么叫飞模?

答:飞模就是配模。


44. 什么叫光刀?

答:CNC精加工的动作称为光刀,也就是在开粗的基础上加工到位。


45. 什么叫开框?

答:在模胚上加工放模仁的位置的动作称为开框。


46. 什么叫晒字?

答:晒字就是做好菲林再拿去加字体的加工方法


47. 什么叫反呵?

答:将正常情况下的前后模料位倒过来开模的方法称为反呵。比如玩具车模具开模时,如果车外形面放后模出就属于反柯。


48. 什么叫浮呵?

答:局部有倒扣的地方采用小镶件弹出的出模方法称为浮呵。



49. 什么叫吃前模?

答:开模时,产品留在前模称为吃前模。


50. 什么叫顶白?

答:顶出时所需脱模力较大,顶针不够力,使产品局部被顶坏,从产品正面看,有明显的白色或者胶位高出的现象称为顶白,又叫顶高水口。


51. 什么叫烘印?

答:潜水时入水点在制品外观面上留下的痕迹称为烘印。


52. 什么叫码仔?

答:码仔属于装夹工具,一种三角形斜面开扣位槽的垫块。


53. 什么叫过切?

答:过切是指过量切削,也就是加工工件时把不需要加工的部分也加工了,过切是不好的。


54. 校杯是什么?

答:前模弹出开模的内行位。


55. 牙嗒是什么?

答:攻丝、攻螺纹称为牙嗒。广东习惯用语



56. 坑手是什么?

答:攻牙用的扳手称为坑手。


57. 啤把是什么?

答:拨模斜度称为啤把,广东习惯用语


58. 何时需做双色模具?

答:当一个产品包含两种不同的材质或同一材质不同颜色时,设计双色模具成型!


59. 工厂的模具设计流程?

答:开模前会议 分析产品转工程图 2D排位 完善组立图 第一次产前会议 更正组立图 订模胚、订模仁料 3D分模 拔模、拆镶件 第二次产前会议 更正3D 出模仁图、出镶件图 出模胚图、机构件图 做BOM表


60. 脱模的几种方式?

答:顺脱和强脱!


61. 模具加工工艺流程?

答:(见模具加工工艺流程相关信息)



62. 进胶方式有那些?

答:有直接进胶、搭接进胶、侧胶、环行进胶、薄片进胶、潜胶、潜顶针进胶、鱼钩进胶、针点进胶等


63. 流道有那些形式?

答:有圆形流道、半圆形流道、T形流道、正六角流道等!


64. 模具设计人员的常备手册与书籍?

答:钢材书籍、塑胶书籍、模具标准件书籍等!


65. 模具部件常用术语及中英文表达方式?

答:(见模具部件中英文对照相关信息)


66. 弹簧的作用是什么?

答:外力出现时产生反弹力或外力消失时产生弹力!


67. 模具为什么要拔模?

答:防止产品脱模时被拉伤!


68. 何为模具的天侧、地侧、操作者侧、反操作者侧?

答:(见模具基本知识)


69. 螺丝的作用及配合长度的确定?

答:螺丝主要起紧固作用。配合长度一般取螺丝直径的1.5到2倍。


70. 有托顶针(双节顶针)的N部是否包括顶针头的高度?

答:是!


71. 斜销的斜度一般取多大?滑块的斜度一般取多大?

答:斜销的斜度一般取7°±7°。 滑块的斜度一般取18°±6°


72. 冷料井的作用?

答:冷料井的作用是储存先进入模具的那一小部分温度比较低的塑胶料



73. 定位环的作用?

答:定位环的作用是保证模具和注塑机之间保持正确的相对位置


74. 配合的种类?

答:配合主要分为三类:间隙配合、过渡配合、过盈配合。


75. 镶件的作用是什么?

答:方便加工、防止积碳、利于抛光、节省材料、帮助排气、便于更换、缩小加工机台等。


76. 硬度的指标有那几种?

答:硬度表示材料抵抗硬物体压入其表面的能力。常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。


77. 曲面能否拔模?面组能否拔模?面组能否替换?

答:曲面不可拔模。面组可以拔摸。面组可以替换。


78. 第一角法与第三角法的区别?

答:凡将物体置於第一象限内,以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法,即称为第一角法。亦称第一象限法。凡将物体置於第三象限内,以「视点(观察者)」→「投影面」→「物体」关系而投影视图的画法,即称为第三角法。亦称第三象限法。

第一角画法和第三角画法的区别是视图放的位置

第一角画法:左视图放右边,右视图放左边,上视图放下面,依此类推

第三角画法:左视图放左边,右视图放右边,上视图放上面,依此类推


79. 运水的几种方式?

答:常见的有直通式、环绕式、水塔式、螺旋式等。


80. 三视图的基本原则是什么?

答:三视图的基本原则是长对正,高平齐,宽相等.


81. PRO/E的分模方法有那些?

答:有拷面做分型面分模;有分型面补孔分模;有侧面影像+群边分模;有体积块分模;有组件分模;有手工分模。其中,拷面做分型面分模运用的最为广泛,也最为有效


82. 注塑机分为那几类?

答:按外形分有:立式的,卧式的,(这两种最常见);按注塑量分有:超小型注塑机,小型注塑机,中型注塑机,大型注塑机,超大型注塑机。也就是注塑量从几毫克到几十千克不等;按合模力分有:几吨到几千吨不等。



83. 撑模力如何计算?

答:撑模力(kg)=成品在开关模方向的投影面积(cm2)×模穴数×模内压力(kg/cm2);


84. 锁模力和撑模力之间有何关系?

答:注塑机的锁模力要大于撑模力,否则模具会模内压力撑开。


85. 公母模的定位方式有那些?

答:公母模的定位方式有两类:一是模板定位,二是模仁定位。


86. 常用塑胶的合适壁厚是多少?

答:ABS的合适壁厚为1.8-3mm;PC的合适壁厚为2-3.5mm;PA的合适壁厚为2-3.5mm;POM的合适壁厚为1.5-2.5mm;NORYL的合适壁厚为2-3.5 mm。


87. 什么叫溢边值?

答:溢边值是指塑胶产品在多大的间隙下会溢出来(也就是跑毛边)的一个数值。ABS的溢边值为0.04mm;PC的溢边值为0.06mm;PA的溢边值为0.015mm;POM的合适壁厚为0.04mm,PBT+15%GR的溢边值为0.03 mm ;PBT+30GR%的溢边值为0.02 mm;PMMO的溢边值为0.065 mm;PVC的溢边值为0.07 mm;AS的溢边值为0.05 mm;PS的溢边值为0.05 mm;PP的溢边值为0.03 mm;PE的溢边值为0.02 mm。


88. 标准图框是多大?

答:常用的图框有A0、A1、A2、A3、A4。A0图框的尺寸为1188MM*840MM,A1图框的尺寸为840MM*594MM,A2图框的尺寸为594MM*420MM,A3图框的尺寸为420MM-297MM,A4图框的尺寸为297MM*210MM.


89. 模具大小的划分。

答:每个公司划分模具大小的标准都不一样,但常见的划分标准如下:15~30系列模胚的模具列为小模;30~50系列模胚列为中模;50以上模胚的模具列为大模。


90. 什么叫弹性变形?什么叫塑性变形?

答:物体在外力的作用下发生变形,当外力消失后,物体可以恢复到变形前的变形称为弹性变形;当外力消失后,物体无法恢复到变形前的变形称为塑性变形。


91. 模胚常用什么材质?

答:模胚常用王牌钢(香港叫法),王牌钢也是就中炭钢、45#钢。


92. CAD绘图工作模型空间和布局空间中进行有何什么区别?

答:模型空间是针对图形实体的空间,布局空间是针对图纸布局的空间。


93. 什么叫抛光?常用的抛光方法有那些?

答:提高模仁表面光洁度的动作称为抛光。常用的抛光方法有机械抛光;有化学抛光;有电解抛光;有超声波抛光;有流体抛光;有磁研磨抛光等。


94. 运水的作用是什么?

答:运水的作用是控制模仁的温度。


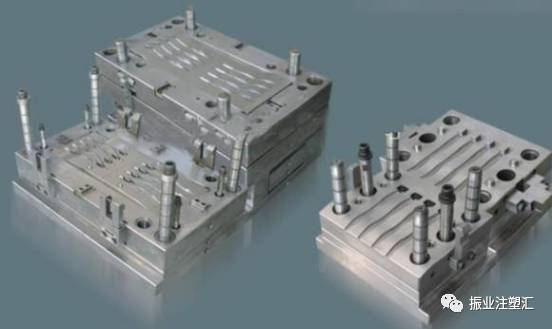

95. 模具是什么?

答:在工业生产中,用各种压力机和装在压力机上的专用工具,通过压力把金属或非金属材料制出所需形状的零件或制品,这种专用工具统称为模具。


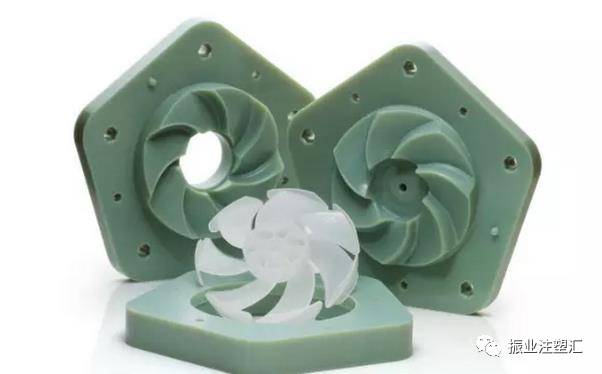

96. 模具的分类?

答:模具一般可分为塑胶模具及非塑胶模具。非塑胶模具有:铸造模、锻造模、冲压模、压铸模等。塑胶模具根据生产工艺和生产产品的不同又分为:注射成型模、吹气模、压缩成型模、转移成型模、挤压成型模、热成型模、旋转成型模等。根据浇注系统型制的不同可将模具分为三类:大水口模具、细水口模具、热流道模具。


97. 什么叫逆向工程?

答:逆向工程是由高速三维激光扫描机对已有的样品或模型进行准确、高速的扫描,得到其三维轮廓数据,配合反求软件进行曲向重构,并对重构的曲面进行在线精度分析、评价构造效果,最终生成IGES或STL数据,据此就能进行快速成型或CNC数控加工。


98. 什么叫排气槽?派气槽的作用是什么?

答:模仁的靠破面或擦破面上用来排气的槽称为排气槽。排气槽的作用主要有两点:一是在注射熔融物料时,排除模腔内的空气;二是排除物料在加热过程中产生的各种气体。


99. 什么叫浇注系统?

答:从注射机嘴到型腔为止的塑胶流动通道称为浇注系统。浇注系统系统包括主流道、分流道、浇口和冷料井。


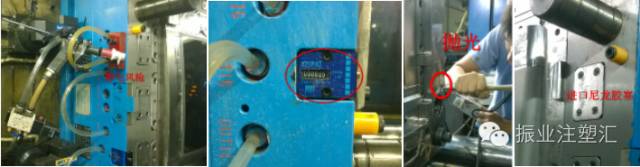

100. 热唧嘴的优劣。

答:

优点:

  • 1. 无水口料,不需要后加工,使整个成型过程完全自动化,节省工作时间,提高工作效率。

  • 2. 压力损耗小。

  • 3. 水口料重复使用会使塑料性能降解,而使用热流道系统没有水口料,可减少原材料的损耗,从而降低产品成本。

  • 4. 热喷嘴采用标准化、系列化设计,配有各种可供选择的喷嘴头,互换性好。


缺点:

  • 1.整体模具闭合高度加大,因加装热浇道板等,模具整体高度有所增加。

  • 2.热辐射难以控制,热浇道最大的毛病就是浇道的热量损耗,是一个需要解决的重大课题。

  • 3.存在热膨胀,热胀冷缩是我们设计时要考虑的问题。

  • 4.模具制造成本增加,热浇道系统标准配件价格较高,影响热浇道模具的普及.
