杨老师说注塑波形图（上）

作者：杨建宏

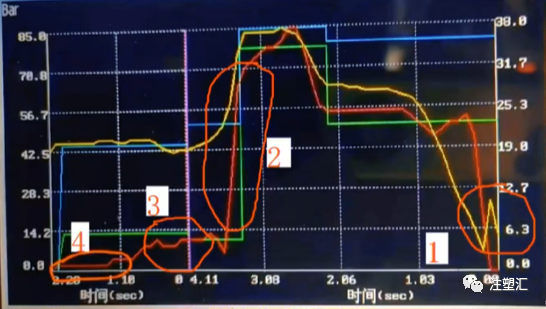

今天讲波形图(上)大家好，今天上个干货，看注塑的波形图，就是这个波形图，看出什么玄机来了吗？

这个波形图，有四个特点，特别的点。

第一，这里，这里刚开始的时候压力曲线有个很诡异的峰值，这是怎么回事？

第二，注塑快结束的时候，这里的速度曲线下降的非常厉害，斜率非常大，有什么讲究？

第三，保压阶段，注意是实际的保压，不是设定的保压，谁的保压呢？这个时间有什么讲究？

第四，保压结束以后，实际的速度还有微量的存在，这怎么回事？

这个问题，分两级，今天是第一集，说前面两个原因。

第一，刚开始的时候，压力曲线有一个很诡异的峰值。这怎么回事？你说怎么回事呢？受到阻力了呗，看看速度的线速度线，这时候是零，恰好压力线的话是峰值，这就好理解了，这里有阻力，推不动了，初步判断是喷嘴，那地方有冷料，对策我就不详细讲了。

第二，注射快结束的时候，速度曲线下降的斜率非常大，下降得很厉害，怎么回事？那我们知道，注射的时候过了最高的速度峰值以后就进入了保压的后段，这时候，最合理的解释就是可以补料的空间有限了，所以，可以推测这个产品，壁厚比较薄，刚才的解释涉及的知识点有两个:

第一，塑料的四大收缩里面的相收缩，相收缩这个内容，在我的高级课程《高分子与注塑》里面。

第二个，就是波形图，那就是我的特别班课程，《杨老师说注塑问题68个》里面，有一节是波形图，那现在这是上集。回答了这两个问题。下集再分析后面两个问题，谢谢大家，注塑工厂有疑问就找我，专注于注塑技术与培训的杨建宏。
