A: 模具外观
1:铭牌内容要打印模具编号、模具重量（KG）、模具外形尺寸（mm），字符均用1/8英寸的字码打上，字符清晰、排列整齐。
2:铭牌要固定在模腿上靠近后模板和基准角的地方（离两边各有15mm的距离），用四个柳钉固定，固定可靠，不易剥落。
3;冷却水嘴要用塑料块插水嘴，￠10管，规格可为G1/8″、G1/4″、G3/8″。如合同有特殊要求，按合同。
4:冷却水嘴要伸出模架表面，水嘴头部凹进外表面不超过3mm。
5:冷却水嘴避空孔直径要为￠25、￠30、￠35mm三种规格，孔外沿有倒角，倒角大于1.5×45，倒角一致。
6:冷却水嘴要有进出标记，进水为IN，出水为OUT，IN、OUT后加顺序号，如IN1、OUT1。
7:标识英文字符和数字要大写（5/6″），位置在水嘴正下方10mm处，字迹清晰、美观、整齐、间距均匀。
8:进出油嘴、进出气嘴要同冷却水嘴，并在IN、OUT前空一个字符加G（气）、O（油）。
9:模具安装方向上的上下侧开设水嘴，要内置，并开导流槽或下方有支撑柱加以保护。
10:无法内置的油嘴或水嘴下方要有支撑柱加以保护。
11:模架上各模板要有基准角符号，大写英文DATUM,字高5/16″，位置在离边10mm处，字迹清晰、美观、整齐、间距均匀。
12:各模板要有零件编号，编号在基准角符号正下方离底面10mm处，要求同11号。
13:模具配件要影响模具的吊装和存放,如安装时下方有外漏的油缸、水嘴、预复位机构等，应有支撑腿保护。
14:支撑腿的安装要用螺丝穿过支撑腿固定在模架上，或过长的支撑腿车加工外螺纹紧固在模架上。
15:模具顶出孔要符合指定的注塑机，除小型模具外，原则上不能只用一个中心顶出（模具长度或宽度尺寸有一个大于500mm时），顶出孔直径应比顶出杆大5-10mm。
16:定位圈要可靠固定（一般用三个M6或M8的内六角螺丝），直径一般为￠100或￠150mm，高出顶板10mm。如合同有特殊要求，按全同.
17:定位圈安装孔必须为沉孔，不准直接贴在模架顶面上。
18:重量超过8000KG的模具安装在注塑机上时，要用穿孔方式压螺丝，不得单独压压板。如设备采用液压锁紧模具，也必须加上螺丝穿孔，以防液压机构失效。
19:浇口套球R要大于注塑机喷嘴球R。
20:浇口套入口直径要大于喷嘴注射口直径。
21:模具外形尺寸要符合指定的注塑机。
22：模架表面要有凹坑、锈迹，多余不用的吊环、进出水、气、油孔等及其他影响外观的缺陷。
23：模架各板要都有大于1.5mm的倒角。
24：模具要便于吊装、运输，吊装时不得拆卸模具零部件（油缸除外需单独包装）。吊环与水嘴、油缸、预复位杆等干涉，可以更改吊环孔位置。
25：每个重量超过10KG的模具零部件要有合适的吊环孔，如没有，也需有相应措施保证零部件拆卸安装方便。吊环大小和吊环孔位置按相关企业标准设计。
26：顶杆、顶块等顶出机构如与滑块等干涉，要有强制预复位机构，顶板有复位行程开关。
27：油缸抽芯、顶出要有行程开关控制，安装可靠.
28：模具分油器要固定可靠。连接分油器与油缸的油管要用胶管，接头用标准件。
29：顶针板丁要有垃圾钉。锁模器要安装可靠，有定位销，对称安装，不少于4个（小模具可2个）。
30：如注塑机采用延伸喷嘴，定位圈内部要有足够大的空间，以保证标准的注塑机加长喷嘴带加热圈可以伸入。
31：所有斜顶要都可以从一个通过底板和顶针底板的且其角度与斜顶角度一致的孔拆卸。
32：螺丝安装孔底面要为平面。M12（含M12）以上的螺丝要为（12.9级）。
B：顶出复位、抽插芯、取件
1：顶出时要顺畅、无卡滞、无异响
2：斜顶要表面抛光，斜顶面低于型芯面0.1—0.15mm。
3：斜顶要有导滑槽，材料为锡青铜，内置在后模模架内，用螺丝固定，定位销定位。
4：顶杆端面要低于型芯面0－0.1mm。滑动部件要有油槽（顶杆除外），表面进行氮化处理，硬度HV700。（大型滑块按客户要求）。
5：所有顶杆要有止转定位，并有编号。顶针板复位要到底。
6：顶出距离要用限位块进行限位，限位材料为45＃钢，不能用螺丝代替，底面须平整。
7：直径超过￠20mm的弹簧内部要有导向杆，导向杆比弹簧长10—15mm。一般情况下，要选用短形截面蓝色模具弹簧（轻负荷），重负荷用红色，较轻负荷用黄色。弹簧要有预压缩量，预压缩量为弹簧总长的10％—15％。
8：斜顶、滑块的压板材料要为638，氮化硬度为HV700或T8A，淬火处理至HRC50—55。
9：滑块、抽芯要有行程限位，小滑块限位用弹簧，在弹簧不便安装的情况下可用波子螺丝，油缸抽芯有行程开关。
10：滑块抽芯一般用斜导柱，斜导柱角度要比滑块锁紧面角度小2—3度。如行程过大可用油缸。
11：如油缸抽芯成型部分有壁厚，油缸要加自锁机构。斜顶、滑块抽芯成型部分若有筋位、柱等难脱模的结构，要加反顶机构。
12：大的滑块不能设在模具安装方向的上方，若不能避免，要加大弹簧或增加数量并加大抽芯滑块的滑动配合长度大于滑块方向长度的1.5倍，滑块完成抽芯动作后，保留在滑槽内的长度要小于滑槽长度的2/3距离。
滑块高与长的最大比值为1，长度方向尺寸要为宽度尺寸的1.5倍，高度为宽度的2/3。滑块在每个方向上（特别是左右两侧）的导入角度要为3—5度，以利研配和防止出现飞边。滑块的滑动距离大于抽芯距2-3mm，斜顶类似。
13：大型滑块（重量超过30KG）导向T形槽，要用可拆卸的压板。滑块用弹簧限位，若弹簧在里边，弹簧孔要全出在后模上或滑块上；若弹簧在外边，弹簧固定螺丝要两头带丝，以便滑块拆卸简单。
14：滑块的滑动距离要大于抽芯距2-3mm，斜顶类似。大滑块下面要都有耐磨板（滑块宽度超过150mm），耐磨板材料T8A，淬火至HRC50-55，耐磨板比大面高出0.05-0.1mm，耐磨板应加油槽。
15：大型滑块（宽度超过200mm）锁紧面要有耐磨板面高出0.1-0.5mm，上面加油槽。滑块压板要用定位锁定位。宽度超过250mm的滑块，在下面中间部位要增加一至数个导向块，材料为T8A，淬火至HRC50-55。
16：若制品有粘前模的趋势，后模侧壁要加皮纹或保留火花纹，无加工较深的倒扣，无手工打磨加倒扣筋或麻点。
17：若顶杆上加倒钩，倒钩的方向要保持一致，并且倒钩易于从制品上去除。顶杆胚头的尺寸，包括直径和厚度不能私自改动，或垫垫片。顶杆孔与顶杆的配合间隙、封胶段长度、顶杆孔的光洁度要按相关企业标准加工。顶杆不能上下串动。
18：制品顶出时易跟着斜顶走，顶杆上要加槽或蚀纹，并不影响制品外观。有推板顶出的情况，顶杆要为延迟顶出，防止顶白。
19：斜顶在模架上的避空孔不能有太大影响外观。固定在顶杆上的顶块要可靠固定，四周非成型部分应加工3-5度的斜度，下部周边倒角。
20：对于油路加工在模架上的模具，要将油路内的铁屑吹干净，防止损坏设备的液压系统。油路、气道要顺畅，并且液压顶出复位到位。
21：自制模架要有一个导柱采取OFFSET偏置，防止装错导套底部要加排气口，以便将导柱进入导套时形成的封闭空腔的空气排出。定位销安装不能有间隙。
C：冷却
1：冷却水道要充分、畅通，符合图纸要求。密封要可靠，无漏水，易于检修，水嘴安装时缠生料带。
2：试模前要进行通水试验，进水压力为4Mpa,通水5分钟。
3：放置密封圈的密封槽要按相关企业标准加工尺寸和形状，并开设在模架上。
4：密封圈安放时要涂抹黄油，安放后高出模架面。水道隔水片要采用不易受腐蚀的材料，一般用黄铜片。前、后模要采用集中运水方式。
D：一般浇注系统（不含热流道）
1：浇口套内主流道表面要抛光至1.6。浇道要抛光至3.2或320＃油石。
2：三板模分浇道出在前模板背面的部分截面要为梯形或圆形。三板模在水口板上断料把，浇道入口直径要小于3，球头处有凹进水口板的一个深3mm的台阶。
3：球头拉料杆要可靠固定，可以压在定位圈下面，可以用无头螺丝固定，也可以用压板压住。
4：顶板和水口板间要有10-12mm左右开距。水口板和前模板之间的开距要适于取料把，一般情况下，开距=料把长度÷20-25，且大于120mm以上。
5：三板模前模板限位要用限位拉杆。
6：浇口、流道要按图纸尺寸用机床（CNC、铣床、EDM）加工，不允许手工甩打磨机加工。
7：点浇口浇口处要按浇口规范加工。点浇口处前模有一小凸起，后模相应有一凹坑。
8：分流道前端要有一段延长部分作为冷料穴。拉料杆Z形倒扣要圆滑过渡。
9：分型面上的分流道要表面为圆形，前后模无错位。出在顶杆上的潜伏式浇口不能有表面收缩。
10：透明制品冷料穴的直径、深度要符合设计标准。料把要易于去除，制品外观面无浇口痕迹，制品有装配处无残余料把。
11：弯钩潜伏式浇口，两部分镶块要进行氮化处理，硬度HV700。
E：热流道系统
1：热流道接线布局要合理，易于检修，接线有线号并一一对应。要进行安全测试，以免发生漏电等安全事故。温控柜及热喷咀、集流板要符合客户要求。
2：主浇口套要用螺纹与集流板连接，底面平面接触密封，四周烧焊密封。
3：集流板与加热板或加热棒要接触良好，加热板用螺丝或螺柱固定，表面贴合良好不闪缝，加热棒与集流板不大于0.05-0.1mm的配合间隙（h7/g6），便于更换、维修。
4：要采用J型热电偶并与温控表对应。
5：集流板两头堵头处要有存料死角，以免存料分解，堵头螺丝拧紧并烧焊、密封。
6：集流板装上加热板后，加热板与模板之间的空气隔热层间距要在25-40mm范围内。
7：每一组加热元件要有热电偶控制，热电偶布置位置合理，以精确控制温度。
8：热流道喷咀与加热圈要紧接触，上下两端露出小，冷料段长度、喷咀按图纸加工，上下两端的避空段、封胶段、定位段尺寸符合设计要求。

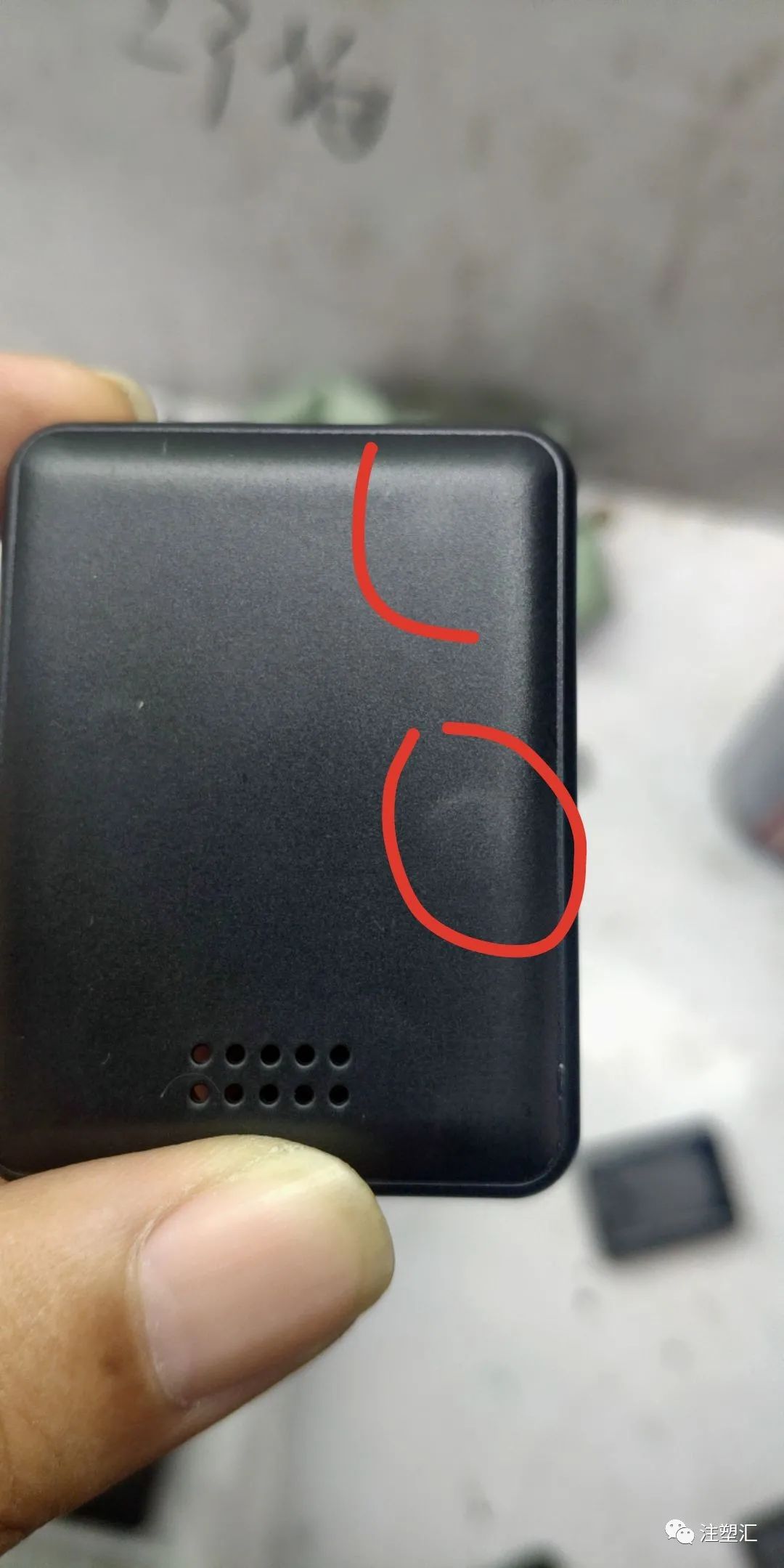

9：喷咀出料口部尺寸要小于￠5mm，以免因料把大而引起制品表面收缩。
10：喷咀头部要用紫铜片或铝片做为密封圈，密封圈高度高出大面0.5mm。喷咀头部进料口直径大于集流板出料口尺寸，以免因集流板受热延长与喷咀错位发生溢料。
11：因受热变长，集流板要有可靠定位，至少有两个定位销，或加螺丝固定。
12：集流板与模板之间要有隔热垫隔热，可用石棉网、不锈钢等。主浇口套正下方，各热喷咀上方要有垫块，以保证密封性，垫块用传热性不好的不锈钢制作或采用隔热陶瓷垫圈。
13：如热喷咀上部的垫块伸出顶板面，除应比顶板高出0.3mm以外，这几个垫块要漏在注塑机的定位圈之内。
14：如有两个同样规格插座，要有明确标记，以免插错。控制线要有护套，无损坏，一般为电缆线。插座安装在电木板上，要超出模板最大尺寸。
15：针点式热喷咀针尖要伸出前模面。集流板或模板所有与电线接触的地方要圆角过渡，以免损坏电线。
16：模板装配之前，所有线路要无短路现象。所有电线要正确联接、绝缘。在模板装上夹紧后，所有线路要用万用表再次检查。
F：成型部分、分型面、排气槽
1：前后模表面要有不平整、凹坑、锈迹等其他影响外观的缺陷。镶块与模框配合，四R角要低于1mm的间隙（最大处）。分型面保持干净、整洁，无手提砂轮打磨避空，封胶部分无凹陷。
2：排气槽深度要小于塑料的溢边值，PP小于0.03mm，ABS、PS等小于0.05mm，排气槽由机床加工，无手工打磨机打磨痕迹。嵌件研配要到位（应用不同的几个嵌件来研配以防嵌件尺寸误差）安放顺利，定位可靠。镶块、镶芯等要可靠定位固定，圆形件有止转。镶块下面不垫铜片、铁片，如烧焊垫起，烧焊处形成大面接触并磨平。
3：前模抛光到位。（按合同要求），前模及后模筋位、柱表面，无火花纹、刀痕，并尽量抛光。司筒针孔表面用绞刀精绞，无火花纹、刀痕。
4：插穿部分要为大于2度的斜度，以免起刺，插穿部分无薄刃结构。模具后模正面要用油石去除所有纹路、刀痕、火花纹，如未破坏可保留。
5：模具各零部件要有编号。筋位顶出要顺利。
6：一模数腔的制品，如是左右对称件，要注明L或R，如客户对位置和尺寸有要求需按客户要求，如客户无要求，则应在不影响外观及装配的地方加上，字号为1/8″。
7：模架锁紧面研配要到位，70％以上面积碰到。
8；顶杆要布置在离侧壁较近处以及筋、凸台的旁边，并使用较大顶杆。
9：需与前模面碰穿的司筒针、顶杆等活动部件以及￠3mm以下的小镶柱，要插入前模里面。
10：皮纹及喷砂要达到客户要求。制品表面要蚀纹或喷砂处理，拨模斜度要为3-5度或皮纹越深斜度越大。
11：透明件拨模斜度要比一般制品大，一般情况下PS拨模斜度大于3°,ABS及PC大于2°。
12：透明PS、AS、PC、PMMA等要采取强脱结构模具材料包括型号和处理状态要按合同要求。
13：要打上专用号、日期码、材料号、标志、商标等字符。（日期码按客户要求，如无透明件标识方向要打印正确。用标准件）。透明件前后模要抛光至镜面。
G：包装
1：模具型腔要喷防锈油。滑动部件要涂黄油。浇口套进料口要用黄油堵死。
2：模具要安装锁模片，并且规格符合设计要求（三板模脱料板与后模固定）至少两片。
3：模具产品图纸、结构图纸、水路图纸、零配件及模具材料供应商明细、使用说明书、装箱单、电子文档间否齐全。模具外观要喷蓝漆（客户如有特殊要求，按合同及技术要求）。
