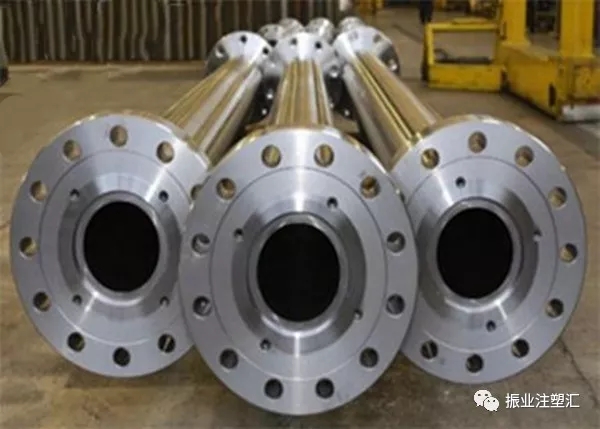

注塑前需要清洗料筒

新购进的注塑机初用之前，或者在生产中需要改变产品、更换原料、调换颜色或发现塑料中有分解现象时，都需要对注塑机机筒进行清洗或拆洗。

清洗机筒一般采用加热机筒清洗法。清洗料一般用塑料原料（或塑料回收料）。对于TPE材料，可用所加工的新料置换出过渡清洗料。

TPE的成型温度

在加工注塑过程中，温度的设定是否准确是制品外观和性能好坏的关键。下面是进行TPE加工注塑时温度设定的一些建议。

进料区域的温度应设定得相当低，以避免进料口堵塞并让夹带的空气逸出。当使用色母料时为了改善混合状态，应将过渡区域的温度设定在色母料的熔点以上。离注塑喷嘴最近区域的温度应该设定得接近于所需的熔体温度。所以，经过测试，通常TPR产品在各个区域温度的设定范围分别是：料筒为160摄氏度到210摄氏度，喷嘴为180摄氏度到230摄氏度。

模具温度应该设定高与注塑区的冷凝温度，这将能避免水分对模具的污染以致制品表面出现的条纹。较高的模具温度通常会导致较长的循环周期，但它能改进焊接线和制品的外观效果,所以，模具温度的范围应设计定在30到40之间。

模具的填充、保压、冷却

在制品成型填充模具型腔的过程中，如果制品的填充性能不好，就会发生压力降低过大、填充时间过长、填充不满等等情况，从而使制品存在质量问题。为了提高制品在成型时的填充性能，改善成型制品的质量，一般可以从下列几个方面来考虑：

1.改换另一系列的产品；

2.改变浇口位置；

3.改变注射压力；

4.改变零件的几何形状。

通常将注射压力的控制分成为一次注射压力、二次注射压力（保压）或三次以上的注射压力的控制。压力切换时机是否适当，对于防止模内压力过高、防止溢料或缺料等都是非常重要的。模制品的比容取决于保压阶段浇口封闭时的熔料压力和温度。如果每次从保压切换到制品冷却阶段的压力和温度一致，那么制品的比容就不会发生改变。在恒定的模塑温度下，决定制品尺寸的最重要参数是保压压力，影响制品尺寸公差的最重要的变量是保压压力和温度。例如：在充模结束后，保压压力立即降低，当表层形成一定厚度时，保压压力再上升，这样可以采用低合模力成型厚壁的大制品，消除塌坑和飞边。

保压压力及速度通常是塑料充填模腔时最高压力及速度的50％~65％，即保压压力比注射压力大约低0.6~0.8MPa。由于保压压力比注射压力低，在可观的保压时间内，油泵的负荷低，固油泵的使用寿命得以延长，同时油泵电机的耗电量也降低了。采用预先调节好一定的计量，使得在注射行程的终点附近，螺杆端部仍残留有少量的熔体（缓冲量），根据模内的填充情况进一步施加注射压力（二次或三次注射压力），补充少许熔体。这样，可以防止制品凹陷或调节制品的收缩率。

冷却时间主要取决于熔体温度、制品的壁厚和冷却效率。此外，物料的硬度也是一个因素。与很软的品种比较，较硬的品种在模具内将较快地凝固。如果从两侧进行冷却，那么每0.100'壁厚所需的冷却时间通常将是大约10到15秒。包胶方式的制品将需要较长的冷却时间，因为它们可以通过较小的表面积而有效地冷却。每0.100'壁厚所需的冷却时间将是大约15到25秒。

TPE材料注塑成型工艺小技巧

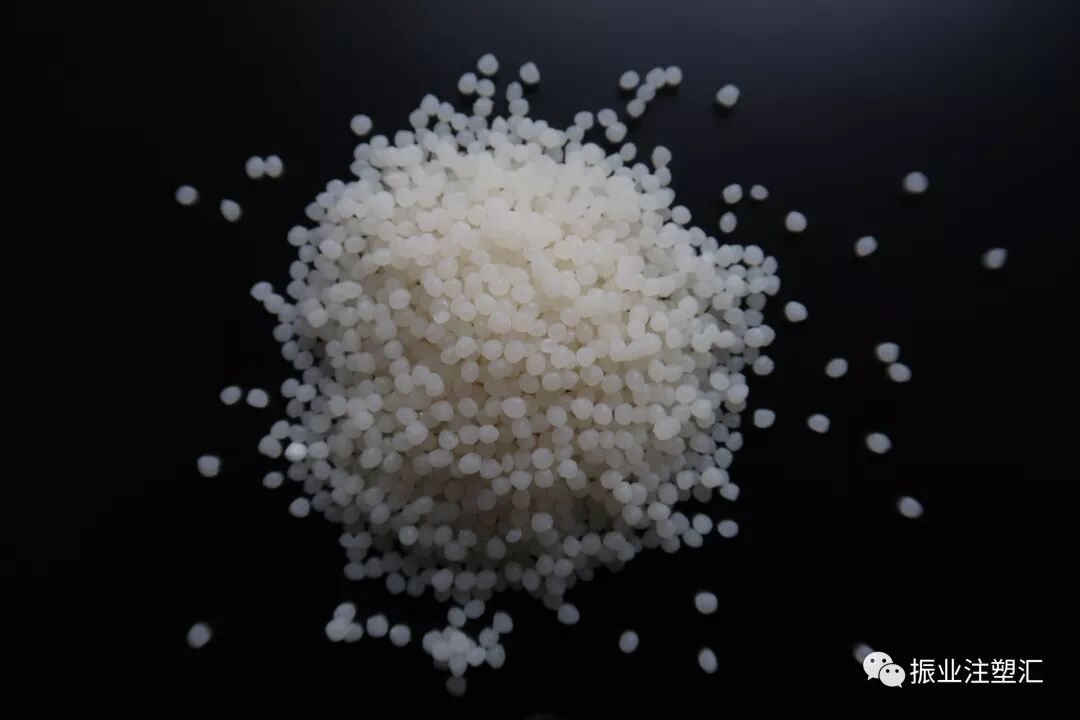

一、制品表面如要求严格，注塑前必须干燥。一般为料斗式干燥70~80℃/2h或托盘干燥80~100℃/1h。对于托盘干燥，应注意料层厚度一般不超过50mm为佳。推荐采用托盘干燥。若注塑出的料条表面有起泡，或切开料条，发现里面有空洞，或发现制品表面又散射状银丝，就可确定TPE/TPR原料含水分过多。

二、尽量采用低温注塑。在保证塑化质量的前提下，尽量降低挤出温度，并且利用提高注射压力及螺杆转速来降低熔体粘度，达到提高流动性的目的。当从喷嘴注射出来的料条表面光滑，还捎带亮光，就可确定塑化质量不错。如果从喷嘴注射出来的料条非常亮，就可确定料筒温度还可降低。尽量的采用低温注塑，可减少冷却时间，从而提高客户生产效率。

三、上抛物线温度设置。螺杆中间区温度最高，加料段稍低，喷嘴稍低。典型的温度设置为150~170℃（喂料），170~180℃（中部），190~200℃（前部），180℃（喷嘴）。此温度设置只是作为参考数据，具体的温度可根据不同TPE,TPR材料的具体物性适当调整。如发现制品内容鼓起（气体包在里面），脱模时浇口易断裂，可参照诀窍二做调整。

四、保压压力尽可能小。一般保压压力要比注射压力要小，保压时间的确定可通过称量制品，以制品重量不再增加为准，或者以客户接受的收缩痕为准。如果发现脱模时浇口易断裂，用诀窍二无法奏效，那降低保压压力应该可行。

五、如果是几级注射，速度由慢到快。因为这样，模具内部气体容易排出。如果制品内部有气体包住（内部鼓起），或者有凹痕，用诀窍二无效，可采用此方法调整。

--- THE END ---

振业注塑 zy-plas

振业注塑|专注于塑料行业服务

助力工厂改善致电：0755-28152581

振业注塑汇

海量的注塑干货，供您任意学习分享，注塑实战实例最多的公众号！
