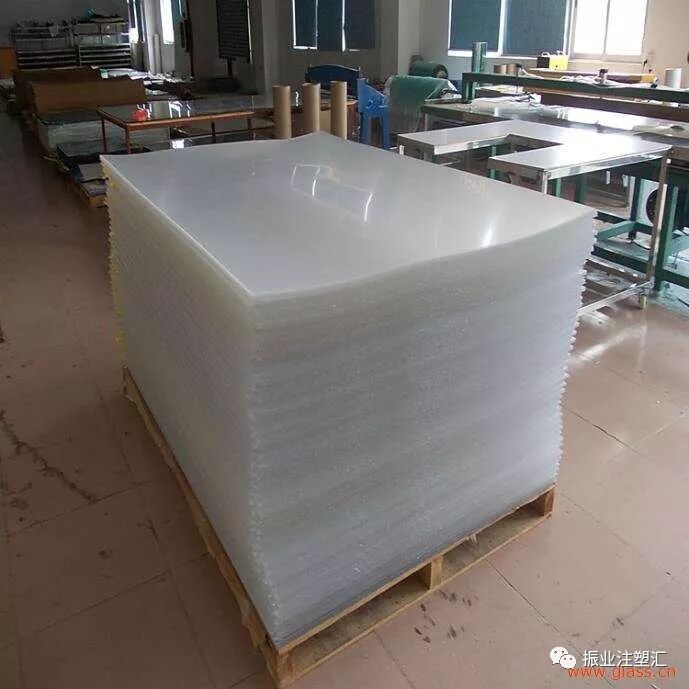

一、PMMA(亚加力)振业注塑

1、收缩率0.4%~0.7%，遇火易燃烧，火焰接近无烟，火熄后会冒烟，火焰蓝而带黄，发出香甜水果味，有少许烟雾，火种离后仍会燃烧，停机不需要用其它料进行清洗。

2、室温24小时后，吸水0.3%，如有必要可焗75℃/2~4小时。用原料啤塑烘干2小时，当加入水口料或天气潮湿2~5月份焗3小时。

3、模温应为60℃，射咀≥5mm，熔胶温度210℃~270℃，如温度260℃时，料停留时间不能超过8分钟。

4、温度设定：后：150~210℃、中间：170~230℃、中：180~250℃、前：180~275℃、 咀：180~275℃、模：60~90℃。

5、可用慢速射胶(避免产生高度内应力，宜采用多级注塑或渐进的速度，产品厚宜慢速)。

6、螺丝转速配合周期：背压越低越好。

二、ABS(常称超不碎胶)

1、收缩率0.4%~0.8%，加20%GF玻纤，后为0.2%~0.4%。

2、底色为象牙色或白色，热熔黏度随温度上升而稳步下降，熔点为175℃。

3、燃烧时会产生黄色带黑烟的火焰，发出类似橡胶的浓烈碱味，一般级别易燃，不能自动熄灭。

4、室温24小时内吸水0.2~0.35%，如有必要可焗80℃/2~4小时。用原料啤塑烘干2小时，当加入水口料或天气潮湿2~5月份焗4小时。(注：须严格遵守货物先进先出的管理制度。)

5、模温最好60℃，热流道模具不适用于防火级ABS。

6、尽可能使用慢速回胶，低温机筒为低背压。

7、抗冲击级：需要220~260℃，以250℃为佳。

电镀级：需要250~275℃，以275℃为佳。

抗热级：需要240~280℃，以265~270℃为佳。

防火级：需要200~240℃，以220~225℃为佳。

透明级：需要230~260℃，以245℃为佳。

含玻纤级：需要230~270℃，模温则60~95℃。

8、在265℃下，机筒停留不能超过5~6分钟，280℃时不能超过2~3分钟。

9、ABS料在机筒停留时间过长，炮筒过热会使ABS制品顶出时无问题，但可能会在保期内产生褐色或茶公条纹，停留时间差异或周期不定会造成制品在贮存期内发生变色。

10、射速：防火级用慢速(免分解)，抗热级用快速(降低内应力)，要生产出最佳产品，即有高度光泽，要采用高速多级的注塑速度，料要干爽，熔胶及模具温度要高。

11、螺丝转速：最好慢速(配合周期)低背压。

12、ABS料在40~100℃下性质仍可保持不变，热变温度100℃。

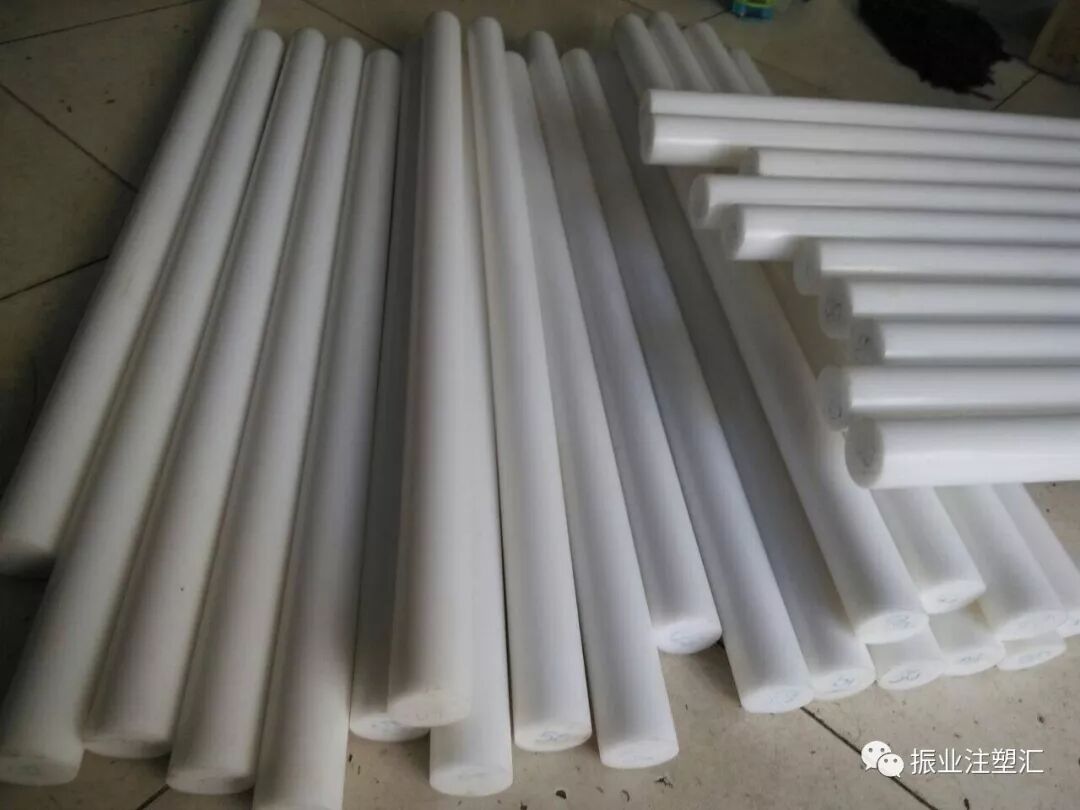

三、POM：常称赛钢

1、物料性质：即使在50℃下，其抗冲击力仍保持良好，POM-H有最大冲缩强度，翘曲强度，抗疲劳及坚硬度，POM-K有较佳的遇热稳定性，抗碱、抗热水性，以上两者属晶体，吸水率低。收缩率为2

2、POM为高度晶体(约80℃)的物料，收缩程度颇高，48小时内会出现塑后收缩0.1%高模温会增加实际的缩件收缩，但会减少塑后收缩(精密制品要用高模温才可生产出稳定的产品)。

3、POM燃烧呈淡蓝色，滴下胶液，残余物料和烟雾不多，熄火后发出强烈的甲醛气味，POM-H的熔点为175℃，POM-K为164℃。

4、POM焗料85℃/2~3小时。POM-H/POM-K可用215℃(190~230℃)，决不能超过240℃。用原料啤塑烘干2小时，当加入水口料或天气潮湿2~5月份时焗料3小时。

5、如设备优良(没有熔胶阻塞点)，POM-H可在215℃下停留35分钟，POM-K可在205℃下停留20分钟，不会出现分解。要小心清理，把废料投入冷水中，在模塑温度下，熔胶不能在机筒内停留超过20分钟，POM-K可在240℃下停留7分钟或210℃下停留20分钟。

6、温度设定：后：165~210℃、中间：162~200℃、中：170~210℃、 前：180~215燃烧、咀： 170~215℃、模：40~120℃。

7、射速：(填模速度)中及快，太慢会导致剥落，太快又会损坏浇口。

8、螺丝转速配合周期：背压越低越好，洗机最好用聚烯烃(POLYDEFIN)清理，不能与PVC或防火级共享机筒，就算用也必须彻底清洗干净，否则会发生爆炸。

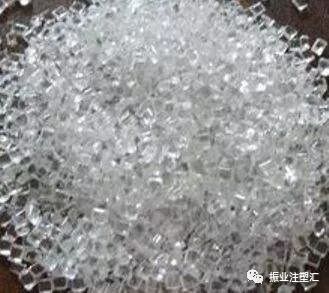

四、PC(常称防弹胶)

1、PC属于聚酯类，碳酸酪组合是由芳香族组合连结而成，燃烧较慢(防火级为V1，甚至是V0)。

2、收缩性：有0.006~0.008in(0.6%~0.8%), 含30%玻纤PC有0.003~0.005in, PC/PBT调配物有0.008~0.01in。

3、不能长期接触60℃以上的热水，PC燃烧时会发出热解气体，PC塑料烧焦起泡，但不着火，离火源即熄灭，发出稀有薄的苯酚气味，火焰呈黄色，发光淡乌黑色，温度达140℃开始软化，220℃熔解，可吸红外线光谱。

4、焗料：120℃/2~4小时，PC/PBT调配物烘110℃，PC/ABS调配物焗110℃/1小时，模温为40~90℃，熔胶温度为250℃。用原料啤塑烘干2小时，当加入水口料或天气潮湿2~5月份时焗料4小时。

5、应定期拆开射胶机检查其熔胶情况，因为气泡末边会显示在制品表面，可能生产出低质产品(外观仍然很美)。PC/ABS调配物熔胶温度不能超过280℃，PC/PBT也一样，GFPC则介于305~330℃之间。

6、温度设定：
未增强级：

后：275~300℃、中：280~310℃、中：285~325℃、

前：285~315℃、咀：280~310℃、模：80~120℃。
增强级：

后：300~315℃、中：305~320℃、中：310~345℃、

前：315~330℃、咀：320~330℃、模：70~130℃。

7、机筒停留时间：320℃时会降质，发出二氧化碳，变黄色，机械性质减低，加工温度范围应避免过长，停留时间PC/PBT应少于7分钟。

8、射胶速度越快越好，回胶速度要慢，低背压(10BAR)有助于防止气化导致降质。

9、停机时不能用LDPE、POM、ABS、PA洗机，这些料会污染PC，使其降质，应用HDPE、PS、PMMA清理。
10、勿用火炬清理注塑机金属件，可用400℃烘热，再用钢丝具清理。

学习的教堂直接识别二维哟

振业注塑咨询，针对注塑企业在发展不同阶段存在的管理痛点提供定制化的咨询服务和解决方案，从诊断开始——方案策划——方案实施——项目后服务一站式解决企业所存在的问题。

--- THE END ---

振业注塑  zy-plas

振业注塑|专注于塑料行业服务

助力工厂改善致电：0755-28152581

振业注塑汇

海量的注塑干货，供您任意学习分享，注塑实战实例最多的公众号！
